Jaki jest mechanizm sprzężenia zwrotnego siłownika?

Jaki jest mechanizm sprzężenia zwrotnego siłownika?

Jako niezawodny dostawca siłowników byłem świadkiem na własne oczy krytycznej roli, jaką odgrywają siłowniki w różnych gałęziach przemysłu. Siłowniki to niedocenieni bohaterowie nowoczesnej inżynierii, przekształcający energię w ruch w celu wykonania wielu zadań. Ale to, co naprawdę czyni je skutecznymi i precyzyjnymi, to mechanizm sprzężenia zwrotnego. Na tym blogu będę zagłębiać się w zawiłości mechanizmów sprzężenia zwrotnego siłowników, badając ich działanie, ich rodzaje i znaczenie w różnych zastosowaniach.

Zrozumienie podstaw sprzężenia zwrotnego siłownika

Zasadniczo mechanizm sprzężenia zwrotnego w siłowniku to system dostarczający informacji o położeniu, prędkości lub sile siłownika. Informacje te są następnie wykorzystywane do regulacji działania siłownika, zapewniając dokładne wykonanie przez niego zamierzonego zadania. Pomyśl o tym jak o systemie samokorygującym, który utrzymuje siłownik na właściwej drodze.

Weźmy prosty przykład ramienia robota w zakładzie produkcyjnym. Ramię musi podnieść część z określonego miejsca i umieścić ją w innym. Mechanizm sprzężenia zwrotnego w siłownikach ramienia robota będzie w sposób ciągły monitorował położenie ramienia. Jeśli ramię zacznie odchylać się od zamierzonej ścieżki, system sprzężenia zwrotnego wyśle ​​sygnały do ​​siłowników w celu skorygowania położenia, zapewniając, że część zostanie podniesiona i prawidłowo umieszczona.

Rodzaje mechanizmów sprzężenia zwrotnego

Istnieje kilka typów mechanizmów sprzężenia zwrotnego stosowanych w siłownikach, każdy z nich ma swoje zalety i zastosowania.

1. Informacja zwrotna na temat pozycji

Sprzężenie zwrotne dotyczące położenia jest jednym z najpowszechniejszych typów mechanizmów sprzężenia zwrotnego. Dostarcza informacji o fizycznym położeniu siłownika. Można to zmierzyć na różne sposoby, w zależności od typu siłownika.

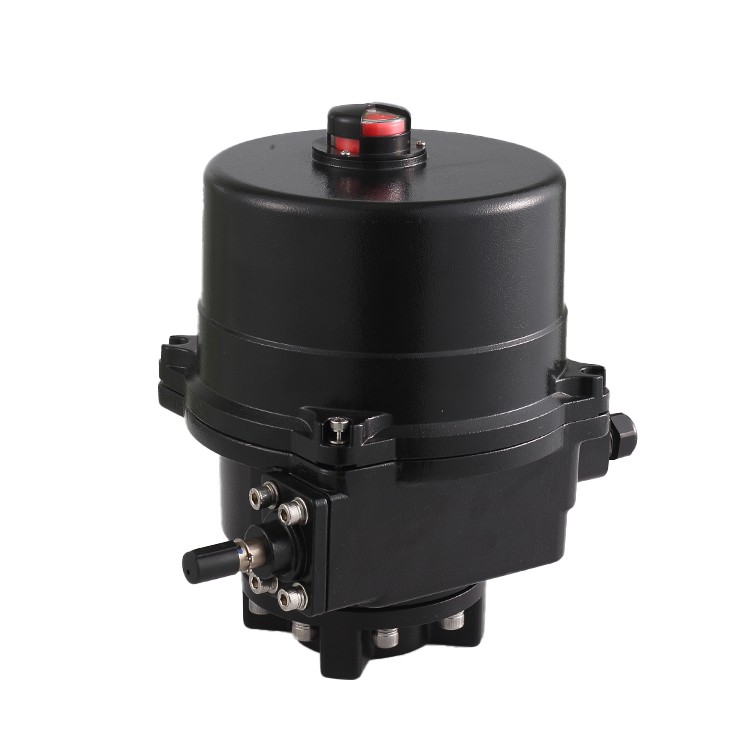

W przypadku siłowników elektrycznych,Elektryczny siłownik hamulca, często używane są enkodery. Enkodery to urządzenia przetwarzające ruch obrotowy lub liniowy na sygnały elektryczne. Sygnały te można następnie wykorzystać do określenia dokładnego położenia siłownika. Na przykład w siłowniku elektrycznym napędzanym silnikiem enkoder może poinformować system sterowania o ile stopni obrócił się silnik, co z kolei przekłada się na położenie wału wyjściowego siłownika.

W siłownikach hydraulicznych i pneumatycznych można zastosować czujniki położenia, takie jak liniowe transformatory różnicowe (LVDT) lub czujniki zbliżeniowe. LVDT to bardzo dokładne czujniki mierzące przemieszczenie liniowe. Działają w oparciu o zasadę indukcji elektromagnetycznej i mogą dostarczać precyzyjnych informacji o położeniu cylindrów hydraulicznych lub tłoków pneumatycznych.

2. Informacja zwrotna o prędkości

Sprzężenie zwrotne prędkości ma kluczowe znaczenie w zastosowaniach, w których siłownik musi utrzymywać stałą prędkość. W siłownikach elektrycznych tachometry są powszechnie używane do sprzężenia zwrotnego prędkości. Obrotomierz to urządzenie mierzące prędkość obrotową wału. Generuje sygnał elektryczny proporcjonalny do prędkości wału. System sterowania może następnie wykorzystać ten sygnał do regulacji mocy dostarczanej do siłownika w celu utrzymania żądanej prędkości.

W przypadku siłowników pneumatycznych,Siłownik pneumatycznyczujniki przepływu można wykorzystać do pośredniego pomiaru prędkości. Mierząc natężenie przepływu sprężonego powietrza wchodzącego lub wychodzącego z siłownika, można oszacować prędkość ruchu siłownika. Informacje te można następnie wykorzystać do regulacji przepływu powietrza, a tym samym kontrolowania prędkości.

3. Wymuś sprzężenie zwrotne

Siłowe sprzężenie zwrotne jest ważne w zastosowaniach, w których siłownik musi przyłożyć określoną siłę. Tensometry są powszechnie stosowane do pomiaru siły w siłownikach mechanicznych. Tensometr to urządzenie mierzące odkształcenie (odkształcenie) materiału pod wpływem naprężenia. Kiedy siłownik przykłada siłę do obiektu, materiał w siłowniku lub sam obiekt ulegnie naprężeniu. Tensometr może zmierzyć to odkształcenie i przekształcić je w sygnał elektryczny proporcjonalny do przyłożonej siły.

W siłownikach hydraulicznych czujniki ciśnienia służą do sprzężenia zwrotnego siły. Ponieważ siła wywierana przez siłownik hydrauliczny jest powiązana z ciśnieniem płynu hydraulicznego, pomiar ciśnienia może dostarczyć informacji o przyłożonej sile. Układ sterowania może następnie wyregulować ciśnienie w obwodzie hydraulicznym, aby osiągnąć żądaną siłę.

Znaczenie mechanizmów sprzężenia zwrotnego w siłownikach

Mechanizm sprzężenia zwrotnego jest kluczem do precyzji i niezawodności siłowników. Oto kilka głównych powodów, dla których mechanizmy informacji zwrotnej są tak ważne:

1. Dokładność

Poprzez ciągłe monitorowanie i regulację położenia, prędkości lub siły siłownika, mechanizm sprzężenia zwrotnego zapewnia, że ​​siłownik wykonuje swoje zadanie z dużą dokładnością. W zastosowaniach takich jak przemysł lotniczy, gdzie niewielkie odchylenie może mieć katastrofalne skutki, dokładność ma ogromne znaczenie. Na przykład w systemie sterowania lotem siłowniki sterujące skrzydłami i sterami samolotu muszą być niezwykle dokładne, aby zapewnić bezpieczny lot.

2. Stabilność

Mechanizmy sprzężenia zwrotnego pomagają utrzymać stabilność pracy siłownika. Mogą kompensować zakłócenia zewnętrzne, takie jak zmiany obciążenia, temperatury lub tarcia. Na przykład w przypadku spawania zrobotyzowanego obciążenie siłownika może się zmieniać, gdy robot przesuwa palnik spawalniczy wzdłuż szwu spawalniczego. Mechanizm sprzężenia zwrotnego może regulować działanie siłownika, aby zapewnić stabilność i spójność procesu spawania.

3. Wydajność

Siłownik z mechanizmem sprzężenia zwrotnego może działać wydajniej. Potrafi dostosować swoje działanie w oparciu o rzeczywiste wymagania, ograniczając niepotrzebne zużycie energii. Na przykład w systemie przenośnika taśmowego siłownik napędzający taśmę może regulować jego prędkość w zależności od ilości materiału na taśmie. To nie tylko oszczędza energię, ale także zmniejsza zużycie siłownika.

Zastosowania siłowników z mechanizmami sprzężenia zwrotnego

Siłowniki z mechanizmami sprzężenia zwrotnego są wykorzystywane w szerokim zakresie zastosowań w różnych gałęziach przemysłu:

1. Automatyka przemysłowa

W automatyce przemysłowej siłowniki z mechanizmami sprzężenia zwrotnego są stosowane w ramionach robotów, systemach przenośników i liniach montażowych. Zapewniają, że procesy produkcyjne są szybkie, dokładne i wydajne. Na przykład w fabryce samochodów siłowniki ze sprzężeniem zwrotnym położenia służą do precyzyjnego pozycjonowania nadwozia podczas procesu montażu.

2. Lotnictwo

W przemyśle lotniczym siłowniki są stosowane w systemach sterowania lotem, podwoziach i klapach skrzydłowych. Mechanizmy sprzężenia zwrotnego w tych siłownikach mają kluczowe znaczenie dla bezpieczeństwa i wydajności statku powietrznego. Dbają o to, aby samolot poprawnie reagował na polecenia pilota i był w stanie wytrzymać trudne warunki lotu.

3. Wyroby medyczne

W urządzeniach medycznych, takich jak roboty chirurgiczne i pompy infuzyjne, w celu zapewnienia precyzyjnego sterowania stosuje się siłowniki z mechanizmami sprzężenia zwrotnego. Aby móc wykonywać zabiegi minimalnie inwazyjne, w robocie chirurgicznym siłowniki muszą być niezwykle dokładne. Mechanizmy sprzężenia zwrotnego zapewniają precyzję ruchów robota i bezpieczeństwo pacjenta.

Skontaktuj się z nami w sprawie potrzeb związanych z siłownikiem

Jeśli szukasz na rynku wysokiej jakości siłowników z niezawodnymi mechanizmami sprzężenia zwrotnego, nie szukaj dalej. Jako doświadczony dostawca siłowników oferujemy szeroką gamę siłowników spełniających Twoje specyficzne wymagania. Niezależnie od tego, czy potrzebujeszElektryczny siłownik hamulcado zastosowań wymagających precyzyjnej kontroli lub aSiłownik pneumatycznydo pracy z dużą prędkością, mamy dla Ciebie odpowiednie rozwiązanie.

Skontaktuj się z nami już dziś, aby omówić swoje potrzeby w zakresie zaopatrzenia i wspólnie znajdźmy idealny siłownik do Twojego zastosowania.

Referencje

• Dorf, RC i Bishop, RH (2016). Nowoczesne systemy sterowania. Pearsona.
• Ogata, K. (2010). Nowoczesna inżynieria sterowania. Sala Prentice’a.
