Jak wybrać odpowiedni radarowy miernik poziomu fali kierowanej? Typ pręta a typ kabla

Mierniki poziomu radaru falowodowegomają również różne elementy detekcji, takie jak typ pręta i typ kabla. Kiedy użytkownicy wybierają mierniki poziomu radaru falowodowego, często nie są pewni, czy wybrać typ prętowy, czy typ kabla. W rzeczywistości nie ma absolutnej różnicy między tymi dwoma typami. Kluczem jest to, czy nadają się do konkretnych scenariuszy zastosowań.

Ogólnie rzecz biorąc, zakres pomiarowy prętowych radarowych mierników poziomu wynosi 6 metrów, natomiast zakres pomiarowy przewodowych mierników poziomu radarowych falowodowych może sięgać 75 metrów. Takie ustawienie uwzględnia przede wszystkim wygodę transportu i montażu. Dlatego też, jeśli wymagany jest poziom cieczy o zakresie pomiarowym większym niż 6 metrów, można wybrać przewodowy miernik poziomu radaru falowodowego; w przeciwnym razie można wybrać prętowy miernik poziomu z radarem falowodowym.

Ponadto prętowe radarowe mierniki poziomu z falą kierowaną mają dużą zdolność przenikania pary i piany. Dlatego też, jeśli w medium występują pęcherzyki lub wrze, w celu uzyskania dokładniejszych wyników pomiarów zaleca się zastosowanie prętowego radarowego miernika poziomu z falą kierowaną.

Ponadto w przypadku mediów ciekłych o małej stałej dielektrycznej zaleca się stosowanie radarowego miernika poziomu z falą przewodową lub dwuprzewodowego radarowego miernika poziomu z falą kierowaną. Ogólnie rzecz biorąc, prętowy radarowy miernik poziomu z falą kierowaną może mierzyć dowolne medium, pod warunkiem, że stała dielektryczna jest większa lub równa 1,8; podczas gdy dwuprzewodowy miernik poziomu radaru z falą kierowaną wymaga stałej dielektrycznej większej lub równej 1,6. Dlatego też podczas pomiaru mediów ciekłych o mniejszej stałej dielektrycznej, radarowy miernik poziomu z falą prowadzoną typu kablowego jest bardziej stabilny i dokładny niż miernik prętowy.

Niezależnie od tego, czy jest to radarowy miernik poziomu z falą kierowaną typu prętowego, czy radarowy miernik poziomu z falą kierowaną typu kablowego, istnieją różne konfiguracje, takie jak typ z dwoma prętami, typ z dwoma kablami, typ z jednym prętem i typ z jednym kablem. Wybierając, możesz wybrać najbardziej odpowiedni typ w zależności od rzeczywistych warunków pracy.

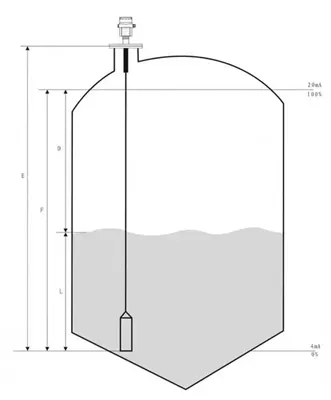

Oprócz prawidłowego wybrania rodzajuradarowy miernik poziomu z falą kierowaną, musimy również zwrócić uwagę na pozycję instalacji. Ogólnie rzecz biorąc, sondy tych dwóch radarowych mierników poziomu z falą kierowaną znajdują się w odległości co najmniej 300 mm od ściany zbiornika i co najmniej 200 mm od przeszkód w zbiorniku. Jednocześnie dno sondy znajduje się w odległości co najmniej 30 mm od dna zbiornika.

Wybór odpowiedniego rodzajuradarowy miernik poziomu z falą kierowanąopiera się na rozważeniu konkretnych scenariuszy zastosowań. Jednocześnie bardzo ważna jest rozsądna pozycja montażowa.
